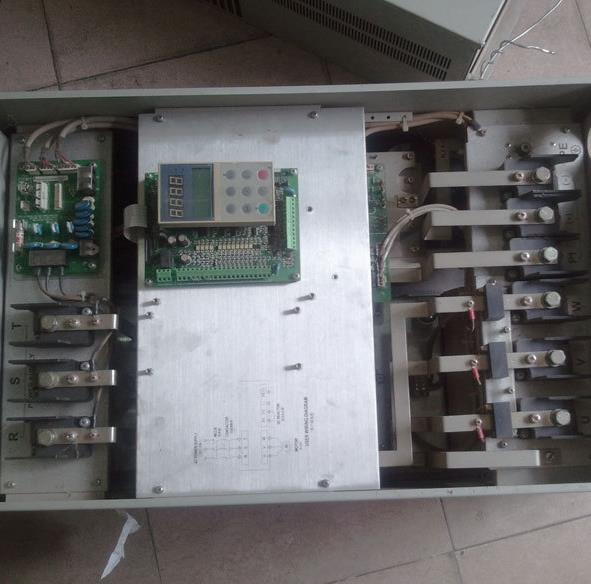

1.測試整流電路
找到結果，就可以判斷電路已經異常了。 A、到逆變器內部直流電源的P、N端，將萬用表調到電阻X10，紅色表桿接P，黑色表桿分別接R和S。 ，T，正常情況下有幾十歐姆的阻值，基本平衡。反之，黑色表桿接P端，紅色表桿依次接R、S、T，有接近無窮大的阻值。將紅色儀表棒連接到 N 端子，重復上述步驟，您應該得到相同的結果。如果與電阻值存在三相不平衡，則說明整流橋有故障。 B、紅色表桿接P端時，阻值為無窮大，可斷定整流橋有故障或啟動電阻有故障。
2. 測試逆變電路
將紅色儀表桿連接到 P 端子，將黑色儀表桿分別連接到 U、V 和 W。應有幾十歐姆的阻值，各相阻值基本相同，反相應無窮大。將黑表貼在N端，重復以上步驟，結果相同，否則可判斷逆變模塊故障。
02
動態測試
靜態測試結果正常后，即可進行動態測試，即開機測試機器。上電前后必須注意以下幾點：
1、通電前，確認輸入電壓是否有誤。 220V級逆變器接380V電源會引起爆炸（炸電容、壓敏電阻、模塊等）；
2、檢查逆變器的連接器是否正確連接，連接是否松動。連接異常有時會導致逆變器出現故障，嚴重的可能會發生爆炸；
3、檢測上電后的故障顯示內容，初步判斷故障及原因；
4、若無故障顯示，***先檢查參數是否異常，復位參數后，空載（未接電機）啟動逆變器，測試U、V、W三相輸出電壓值.如有缺相、三相不平衡等，模塊或驅動板故障；
5、當輸出電壓正常（無缺相，三相平衡）時，負載測試盡量采用滿載測試。
03
變頻器故障判斷
1、整流模塊損壞
它通常是由電網電壓或內部短路引起的。排除內部短路后，更換整流橋?，F(xiàn)場處理故障時，檢查用戶的電網情況，如電網電壓，是否有電焊機等污染電網的設備。
2、逆變模塊損壞
它通常是由電機或電纜損壞和驅動電路故障引起的。修復驅動電路，測試驅動波形良好后，更換模塊?，F(xiàn)場服務更換驅動板后，注意檢查電機和連接電纜。確認無故障后，即可運行逆變器。
3、開機無顯示
通常是開關電源損壞或軟充電電路損壞，使直流電路無直流電。如啟動電阻損壞，操作面板損壞等。
4.顯示過壓或欠壓
通常由輸入缺相、電路老化和電路板受潮引起。解決方法是找出其電壓檢測電路和檢測點，更換損壞的器件。
5.顯示過流或對地短路
通常是由于電流檢測電路損壞。如霍爾元件、運放電路等。
6、電源和驅動板開始顯示過流
它通常是由于驅動電路或逆變器模塊損壞引起的。
7、空載輸出電壓正常，加載后顯示過載或過流
通常是由于參數設置不當、驅動電路老化、模塊損壞等原因造成的。
